学过设计方面工作的，都知道图纸的重要性，任何设计都源于图纸的设计，在施工图纸中，平面图、立面图都非常简单，电气图纸是最烦人的，往往是最难看懂的，老师傅教你如何看懂。

　　电气工程图的目录是第一要看的，这样能够便于我们检索图纸，目录是由序号、图纸名称、编号、张数等构成的。此外，就是要看前言，它包括了设计说明、图例，设备材料明细表、工程经费概算的等。

　　电气平面图表示电气工程中，电气设备、装置和线路的平面布置，一般在建筑平面图中绘制出来。根据用途不同，电气平面图可分为：供电线路平面图、变电所平面图、动力平面图、照明平面图、弱点系统平面图、防雷与接地平面图等。

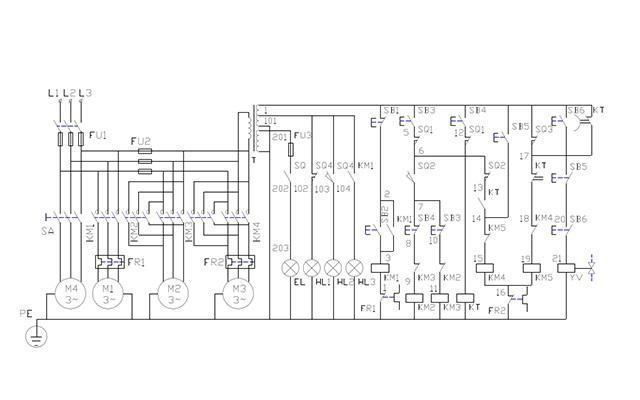

　　主要表示系统或装置的电气工作原理，由称为电气原理图，绘制的原则是从上到下，从左到右。

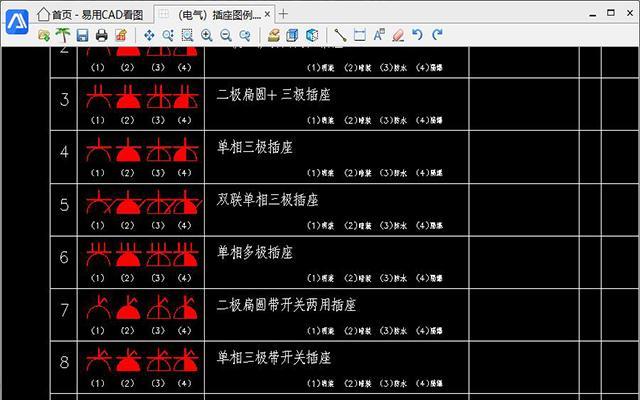

　　学会如何看懂电气图纸后，接下来就来进行实践，找出电气图纸进行练习查看，查看时准备好看图工具——易用CAD看图工具。打开这款软件，将图纸添加进来，可以在这里对图纸进行测量标注，还能查看三维视角，如果你经常接触图纸，这里还有小树苗功能，更加利于办公。
